ECHAPPEMENT
L'ÉCHAPPEMENT D'ORIGINE DE LA CBR
Il est particulièrement étudié pour répondre aux normes antipollution Euro2 entrées en vigueur en 2003 (voir article de l'ADEME) par l'installation d'un catalyseur situé dans la ligne d'échappement en amont du silencieux. Ce dispositif de dépollution est assisté d'un système de recyclage des vapeurs d'huiles issues du carter du moteur vers l'admission, et d'un système AI (Air Induction) qui injecte de l'air frais prélevé via un filtre vers le couvre arbre à cames.
Commençons par le système PAIR ( Pulsed Air Intake Régulation)

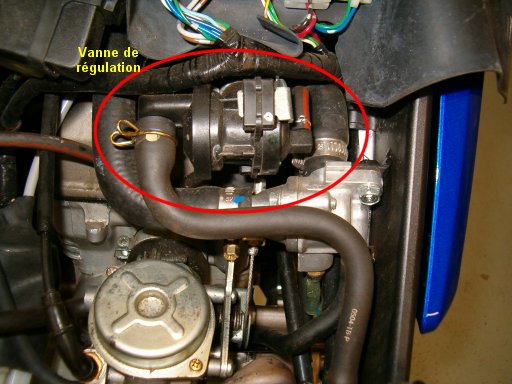

Il est composé d'un filtre à air, d'une vanne de régulation asservie par dépression à l'admission et d'un clapet (évitant le retour des gaz imbrûlés vers l'admission). La vanne permet de couper l'insufflation d'air en phase de décélération, évitant ainsi des détonations dans l'échappement.
Le schéma suivant n'est pas contractuel (faute de démontage du système pour les besoins de cet article) mais illustre le principe utilisé sur la CBR.
Ce système d'insufflation d'air équipe presque toutes les motos actuelles. Il permet de réduire d'environ 50 % les émissions de CO et de HC. Cet apport d'oxygène permet, grâce à la température élevée qui y règne, d'oxyder les hydrocarbures imbrûlés (HC) et le monoxyde de carbone (CO) issus des combustions incomplètes. Cela s'appelle la post-combustion. En plus d'une température supérieure à 500 °C et d'un apport d'air, elle nécessite un dosage relativement riche afin d'entretenir cette post-combustion et de limiter l'émission d'oxydes d'azotes (NOx).
La ligne d'échappement et son catalyseur
Le catalyseur est dit "à oxydation", c'est un réacteur chimique ou se produisent des réactions d'oxydation. il se situe sous le pare-chaleur entre la sortie d'échappement du moteur et le silencieux .
C'est une structure alvéolaire en ligne dans le tube d'échappement composée d'alliage d'acier Fe-20Cr-5Al. La structure alvéolaire permet d'augmenter la surface de traitement des gaz d'échappement. Les alvéoles sont tapissées d'un revêtement contenant des métaux précieux tels que :
- le palladium et le platine, activateurs des réactions d'oxydation du NO et du CO.
- le rhodium pour la réduction des oxydes d'azote
Le fonctionnement du catalyseur n'est efficace que lorsque la température des gaz d'échappement avoisine les 270°c.
(CO) monoxyde de carbone - Gaz incolore et inodore, il remplace l'oxygène dans le sang et provoque l'effet de serre en se transformant en gaz carbonique (CO2).
(HC) hydrocarbures imbrûlés - Fines particules toxiques et cancérigènes.
(NOx) oxydes d'azote - Gaz couleur rouille qui entraîne des problèmes respiratoires et participe au phénomène des pluies acides.
ET LES AUTRES fumoirs ?
En général le remplacement de l'échappement d'origine est opéré sur la ligne complète, dès lors la moto ne dispose plus de catalyseur.
La courbe de puissance originale de la CBR n'étant malheureusement pas connue et que celles présentées ici ne sont pas identiques d'une marque à l'autre, il est impossible d'être objectif. Il y a de tout et du n'importe quoi dans les courbes qui suivent.
Il faudrait obtenir les caractéristiques (courbes) manquantes pour compléter cet article. Si vous possédez de telles informations je suis preneur.

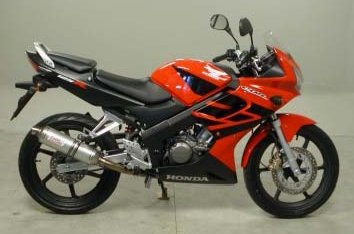

GIANELLI
Caractéristiques
Références : 53601HF-53602HF-53612HF- 53603HF(collecteur)
Type : JC34
Certification : homologué
Poids : 2.7 / 2.8 Kg
Niveau de bruit : 94 dB
Garantie : ?
Entendre le son

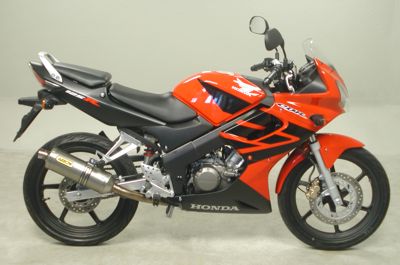

ARROW
Caractéristiques
Référence : 51001MI (collecteur) - 51501P0 (titane) - 51501A0 (alu.)
Type : JC34
Certification : homologué
Poids : 2.7 Kg (alu.) - 2.8 Kg (titane)
Niveau de bruit : 94 dB
Garantie : ?
Entendre le son

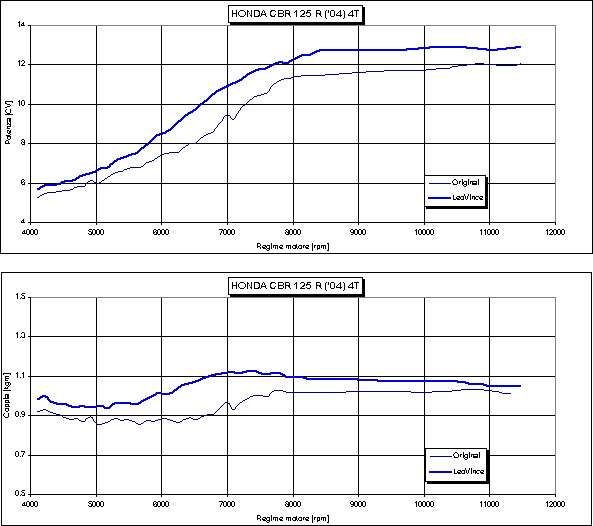

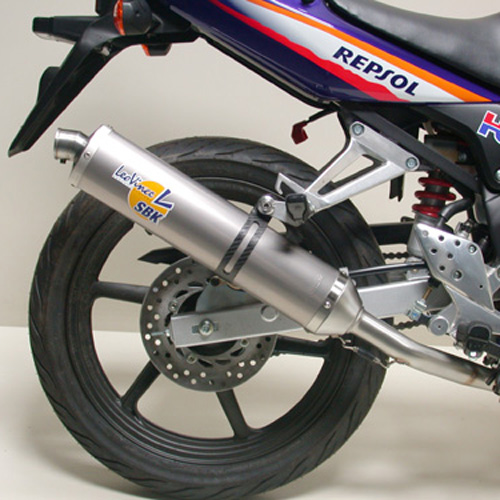

LEOVINCE
Caractéristiques
Référence : 7550
Type : JC34
Certification : homologué
Poids : 3.313 Kg
Niveau de bruit : 85.6 dB
Garantie : 24 mois
Entendre le son

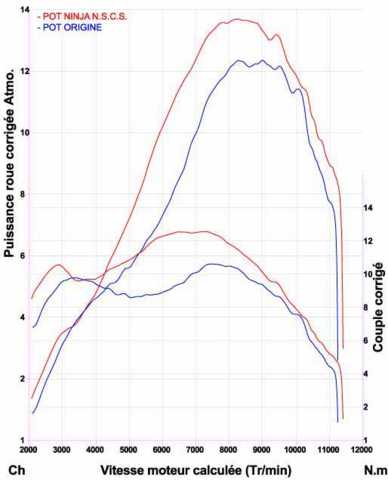

NINJA
Caractéristiques
Référence : ?
Type : ?
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son

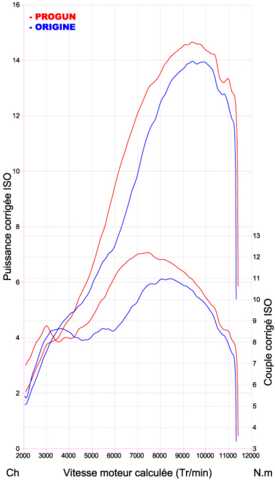

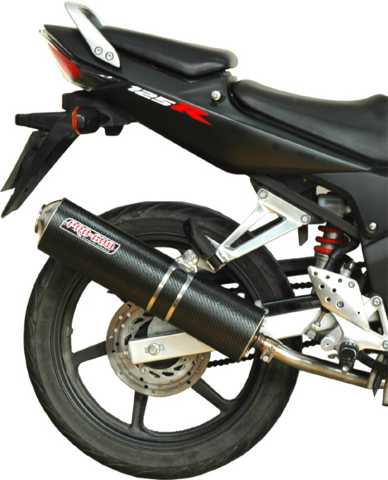

PRO-GUN
Caractéristiques
Référence : ?
Type : ?
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?

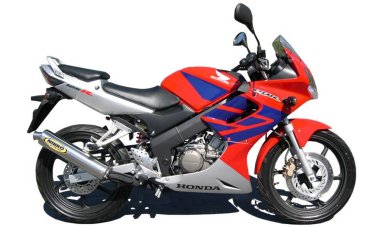

NIKKO
Caractéristiques
Référence : HVB117A (silencieux adaptable sur collecteur d'origine)
Type : NX
Certification : homologué
Poids : ?
Niveau de bruit : ?
Garantie : 24 mois

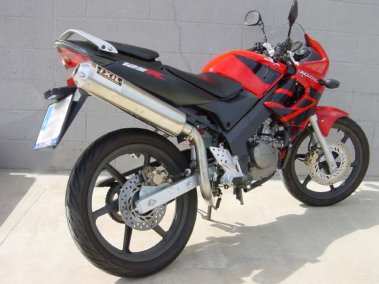

IXIL
Caractéristiques
Référence : XH6913V ou XH6913H
Certification : homologué
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son

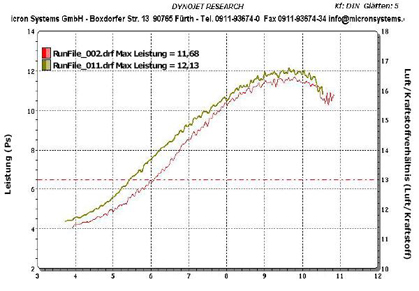

MICRON
Caractéristiques
Référence : ?
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son

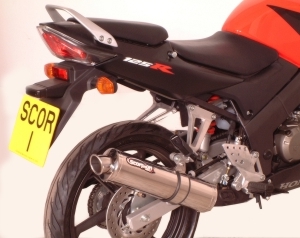

SCORPION
Caractéristiques
Référence : HA85
Certification : homologué
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son

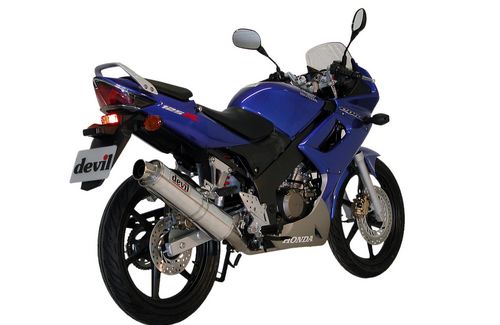

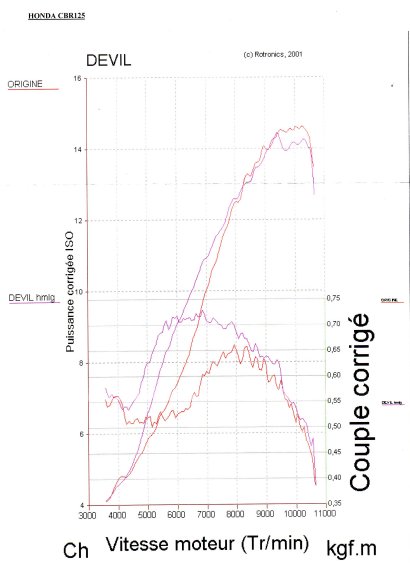

DEVIL
Caractéristiques
Référence :
Certification : homologué
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son

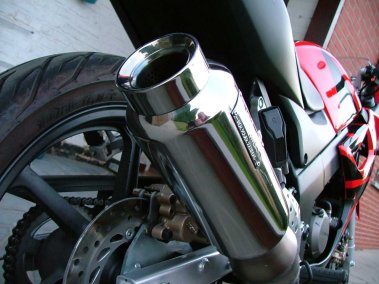

TAMCARWORK
Caractéristiques
Référence :
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?

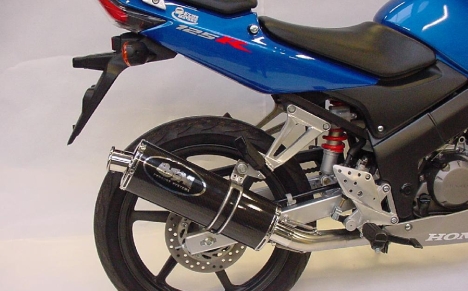

BSM
Caractéristiques
Référence : 1307s (collecteur) DEC408 (silencieux)
Type : JC34
Certification : homologué
Poids : 3.7 Kg
Niveau de bruit : 85 dB
Garantie : ?

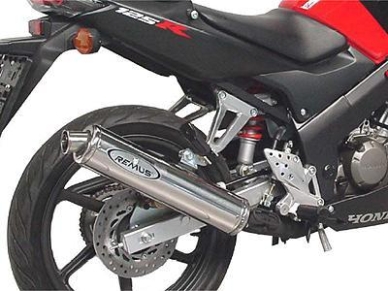

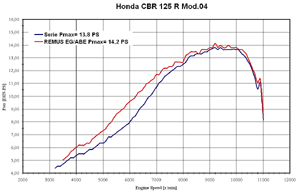

REMUS
Caractéristiques
Référence : 002102 251004 ou 002103 251004
Type : JC34
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son

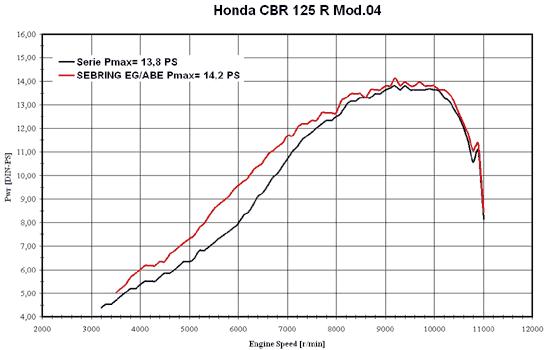

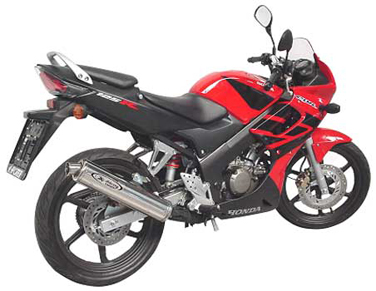

SEBRING
Caractéristiques
Référence : PNT2001 - PNR2001
Type : JC34
Certification : homologué (sauf PNR2001)
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son

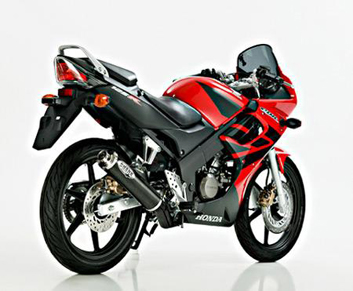

SHARK
Caractéristiques
Référence : ?
Type : JC34
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?
Entendre le son
Pas de commentaires faute d'informations.
STREETFIGHTER
Caractéristiques
Référence : ?
Type : ?
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?

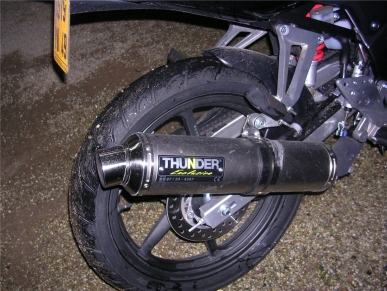

THUNDER
Source UP.
Caractéristiques
Référence : ?
Type : ?
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?
ZETA
Caractéristiques
Référence : ?
Type : ?
Certification : ?
Poids : ?
Niveau de bruit : ?
Garantie : ?
Pas de commentaires faute d'informations.
I
Merci à Nerenhausen et à Tiscalinaute pour m'avoir aidé à remplir cette page.
